H61-32各色環(huán)氧有機(jī)硅耐熱磁漆標(biāo)準(zhǔn)GJB 1531- 93是小編按照GJB 1531- 93《H61-32各色環(huán)氧有機(jī)硅耐熱磁漆》原版一個(gè)字一個(gè)字打出來的，圖片為原本截圖，可以放心參考。更多防腐涂料及防腐涂裝執(zhí)行的國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)下載，可以查閱公司網(wǎng)站。
GJB 中華人民共和國國家軍用標(biāo)準(zhǔn) FL8010 GJB 1531- 93
H61- 32航空用各色環(huán)氧有機(jī)硅耐熱磁漆規(guī)范 H61-32 Heat-resistant epoxy organosilicnne vrnish with various colonrs fnraircrufl use speciflcation for
1993-03-08發(fā)布 1993-10-01實(shí)施
國防科學(xué)技術(shù)工業(yè)委員會(huì) 批準(zhǔn)
1 范圍
1.1 主題內(nèi)容
本規(guī)范規(guī)定了H61- 32航空用各色環(huán)氧有機(jī)硅耐熱磁漆的要求.質(zhì)量保證規(guī)定，交貨準(zhǔn)備，說明事項(xiàng)。
1.2適用范圍
本規(guī)范適用于航空用有色和黑色金屬表面的各色耐熱涂層，使用溫度為 200℃。
2引用文件
GB 912 普通鋼板
GB 1727 漆膜一般制備法
GB 1728 漆膜、膩?zhàn)幽じ稍飼r(shí)問測定法
GB 1729 漆膜顏色及外觀測定法
GB 1732 漆膜耐沖擊測定法
GB 1735 漆膜耐熱性測定法
GB 1740 漆膜耐濕熱測定法
GB 1764 漆膜厚度測定法
GB 1771 漆膜耐鹽霧測定法
GB 2520 電鍍錫薄鋼板
GB 2771 醫(yī)用橡皮膏
GB 318 6 涂料產(chǎn)品的取樣
GB 3880 LY12鋁臺(tái)金板
GB 5208 涂料閃點(diǎn)測定法—快速平衡法
GB 6682 實(shí)驗(yàn)室用水規(guī)格
CB 6742 漆膜彎曲試驗(yàn)(圓柱軸)
GB 6753.4 涂料流出時(shí)問的測定ISO流量杯法
GB 9271 色漆和清漆標(biāo)準(zhǔn)試板
GB 9274 色漆和清漆耐液體介質(zhì)的測定
GB 9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度
GB 9286 色漆和清漆漆膜的劃格試驗(yàn)
GB 9750 涂料產(chǎn)品的包裝標(biāo)志
3要求
3.1 合格鑒定
按本規(guī)范提交的產(chǎn)品應(yīng)是經(jīng)鑒定合格或定型批準(zhǔn)的產(chǎn)品。
3.2產(chǎn)品理化性能指標(biāo)應(yīng)符合表l要求。

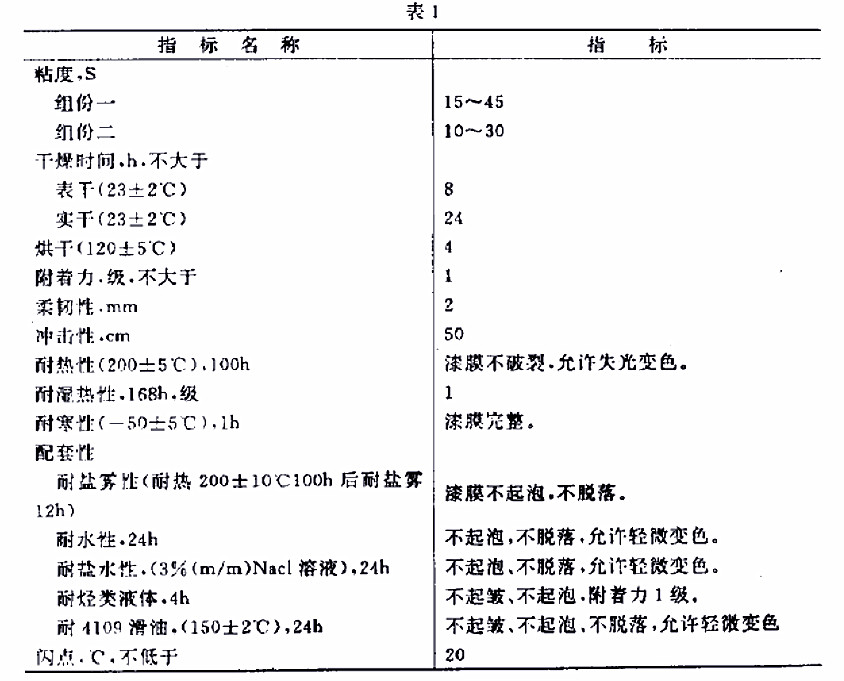

表1
|
指標(biāo)名稱
|
指標(biāo)參數(shù)
|
|
粘度，S
|
|
|
組份一
|
15～45
|
|
組分二
|
10～30
|
|
干燥時(shí)問．h．≤
|
|
|
表下(23±2℃)
|
8
|
|
實(shí)干(23±2℃)
|
24
|
|
烘干(120±5℃)
|
4
|
|
附著力，級，≤
|
l
|
|
柔韌性．mm
|
2
|
|
沖擊性．cm
|
50
|
|
耐熱性(200±5℃'C)100h
|
漆膜不破裂．允許失光變色。
|
|
耐濕熱性．168h．級
|
1
|
|
耐寒性(-50±5℃)，th
|
漆膜完整。
|
|
配套性
|
|
|
耐鹽霧性(耐熱200±10℃100h后耐鹽霧12h)
|
漆膜不起泡，不脫落，
|
|
耐水性．24h
|
不起泡，不脫落．允i午輕微變色。
|
|
耐鹽水性．(3%(m/m)Nacl溶液），24h
|
不起泡、不脫落，允{午輕微變色。
|
|
耐烴類液體．4h
|
不起皺、不起泡，附著力1級。
|
|
耐4109滑油，(150±2℃)，24h
|
不起皺、不起泡，不脫落，允許輕微變色
|
|
閃點(diǎn)．C．不低于
|
20
|
3.3外觀質(zhì)量
3.3.1 在容器中的狀態(tài)
組份一：不結(jié)皮，允許沉淀，易攪起。
組份二：不結(jié)皮，允許沉淀，易攪起。
3.3.2漆膜外觀
平整均勻。
4質(zhì)量保證規(guī)定
4.1檢驗(yàn)責(zé)任
除合同或訂單中另有規(guī)定外.承制方應(yīng)負(fù)責(zé)完成本規(guī)范規(guī)定的所有檢驗(yàn)。必要時(shí)，訂購方或上級鑒定機(jī)構(gòu)有權(quán)對本規(guī)范所述的任一檢驗(yàn)項(xiàng)目進(jìn)行檢查。
4.1.1 合格責(zé)任
所有產(chǎn)品必須符合規(guī)范第3章和第5章的所有要求。本規(guī)范中規(guī)定的檢驗(yàn)應(yīng)成為承制方整個(gè)檢驗(yàn)體系或質(zhì)量大綱的一個(gè)組成部分。若合同巾包括本規(guī)范未規(guī)定的鹼驗(yàn)要求，承制方還應(yīng)保證所提交驗(yàn)收的產(chǎn)品符合合同要求，)并提供(產(chǎn)品臺(tái)格證。質(zhì)量一致性抽樣不允許提交明知有缺陷的產(chǎn)品.也不能要求訂購方接收有缺陷的產(chǎn)品。
4.2檢驗(yàn)分類
本規(guī)范規(guī)定的檢驗(yàn)分為：
a.鑒定檢驗(yàn);
b.質(zhì)景一致性檢驗(yàn)。
4.3鑒定檢驗(yàn)
本規(guī)范3.2和3.3所規(guī)定的各項(xiàng)檢驗(yàn)為鑒定檢驗(yàn)。每年進(jìn)行一次鑒定檢驗(yàn)，取樣方案同4,4.3檢驗(yàn)方法同4.6。鑒定檢驗(yàn)按表2規(guī)定進(jìn)行。

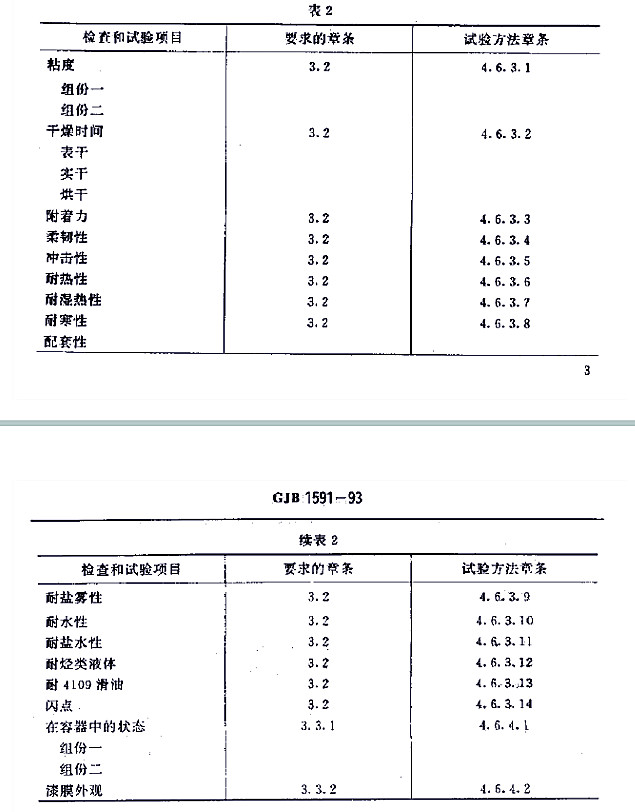

表2
|
檢查和試驗(yàn)項(xiàng)目
|
要求的章條
|
試驗(yàn)方法章條
|
|
粘度
|
3.2
|
4.6.3,1
|
|
組份一
|
|
|
|
組份二
|
|
|
|
干燥時(shí)間
|
3.2
|
4.6.3.2
|
|
表干
|
|
|
|
實(shí)干
|
|
|
|
烘干
|
|
|
|
附著力
|
3,2
|
4,6.3,3
|
|
柔韌性
|
3.2
|
4-6.3.4
|
|
沖擊性
|
3.2
|
4-6.3.5
|
|
耐熱性
|
3.2
|
4.6.3,6
|
|
耐濕熱性
|
3,2
|
4-6.3.7
|
|
耐寒性
|
3,2
|
4,6.3.B
|
|
配套性
|
|
|
|
耐鹽霧性
|
3.2
|
4.6,3.10
|
|
耐水性
|
3.2
|
4,.6.3-11
|
|
耐鹽水性
|
3.2
|
4,6,3.12
|
|
耐烴類液體
|
3.2
|
4.6.3,.13
|
|
耐4109滑油
|
3-2
|
4*6.3,14
|
|
閃點(diǎn)
|
3.2
|
4.6,4.1
|
|
漆膜外觀
|
3,3.1
|
4.6.4.2
|
4.4質(zhì)量一致性檢驗(yàn)
4.4.1檢驗(yàn)項(xiàng)目
本規(guī)范3.2和3.3所規(guī)定的各項(xiàng)檢驗(yàn)中，除耐濕熱性、耐寒性、配套性和閃點(diǎn)項(xiàng)目外，其余各項(xiàng)均為質(zhì)量一致性檢驗(yàn)項(xiàng).目：
質(zhì)量一致性檢驗(yàn)按表3進(jìn)行。

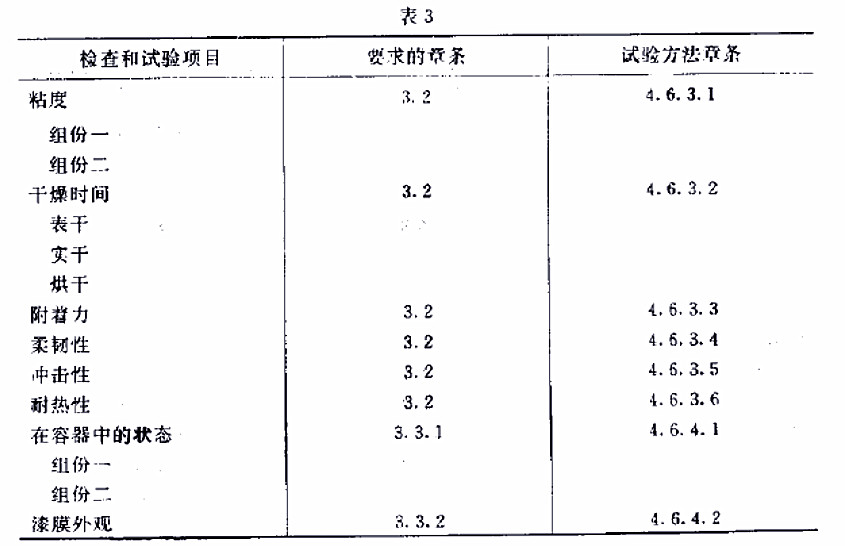

表3
|
檢查和試驗(yàn)項(xiàng)目
|
要求的章條
|
試驗(yàn)方法章條
|
|
粘度
|
3,2
|
4.6.3.1
|
|
組份一
|
|
|
|
組份二
|
|
|
|
干燥時(shí)間
|
3.2
|
4.6.3.2
|
|
表干
|
|
|
|
實(shí)干
|
|
|
|
烘干
|
|
|
|
附著力
|
3,2
|
4,6.3.3
|
|
柔韌性
|
3.2
|
|
|
沖擊性
|
3,2
|
|
|
耐熱性
|
3,2
|
4.6.3.6
|
|
在容器中的狀態(tài)
|
3.3.1
|
|
|
組份一
|
|
|
|
組份二
|
|
|
|
漆膜外觀
|
3.3.2
|
4.6.4.2
|
4.4.2組批
本規(guī)范規(guī)定的產(chǎn)品.以一釜為一批：
4.4.3取樣方案
取樣方案按GB3186進(jìn)行。
4.4.4不合格測定
產(chǎn)品接收單位有權(quán)按本規(guī)范的規(guī)定.對產(chǎn)品進(jìn)行檢驗(yàn)，若發(fā)現(xiàn)質(zhì)量下符合規(guī)范的要求時(shí)，供需雙方共同按GB3186重新取樣進(jìn)行復(fù)檢，若仍不符合規(guī)范規(guī)定時(shí)，產(chǎn)品即為不合格，接收單位有權(quán)退貨。
d.5包裝檢驗(yàn)
供需雙方應(yīng)對產(chǎn)品包裝、數(shù)量及標(biāo)志檢查核對，若發(fā)現(xiàn)包裝有損漏、數(shù)量有出入.標(biāo)志不符合規(guī)定時(shí).即作為不臺(tái)格。
4.6檢驗(yàn)方法、
4.6.1試片的制備
4.6.1.1試片的材料及其表面準(zhǔn)備
a.電鍍錫薄鋼板(馬口鐵板).用符臺(tái)GB7520規(guī)定的電鍍錫薄鋼板.尺寸為Lxb×h.（mm）:120x50×0.2～0.3，按GB1727中第2條進(jìn)行打磨、清洗;供測定涂層的柔韌性、附著力用;
b.LY12鋁合金板，用符合GB3880規(guī)定的I_Y12鋁臺(tái)金板.尺寸為Lxb×h.mm：150×75×1.供測定耐水性、耐鹽水性、耐寒性、耐濕熱性和耐熱后耐鹽霧用.使用前用二甲苯洗凈、擦干。
尺寸為L×b×h.mm：120×50×1供測定涂層的耐烴類溶劑、耐4109潤滑油、耐熱耐沖擊性用。
4.6.1.2涂漆
4.6.1.2.1單層耐熱磁漆
單層耐熱漆試片應(yīng)按表4中的規(guī)定噴涂，并干燥成膜，各項(xiàng)涂膜性能檢測應(yīng)在120±5℃下，烘烤4h后進(jìn)行。

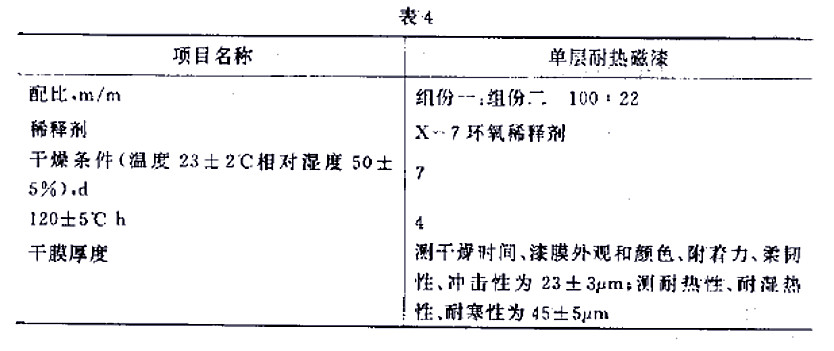

表4
|
項(xiàng)目名稱
|
單層耐熱磁漆
|
|
配比，m/m
|
組份一：組份二100：22
|
|
稀釋劑
|
X-7環(huán)氧稀釋劑
|
|
干燥條件（溫度23±2℃相對濕度50±5%）．d
|
7
|
|
120±5℃h
|
4
|
|
干膜厚度
|
測干燥時(shí)間、漆膜外觀和顏色、附著力、柔韌性、沖擊性為23±3μm;
測耐熱性、耐濕熱性、耐寒性為45±5μm
|
4.6.1.2.2底面漆配套涂層
底面漆配套涂層試片應(yīng)按表5中的規(guī)定噴涂并干燥成膜.各項(xiàng)性能檢測應(yīng)在120±5℃下，烘烤4h后進(jìn)行。

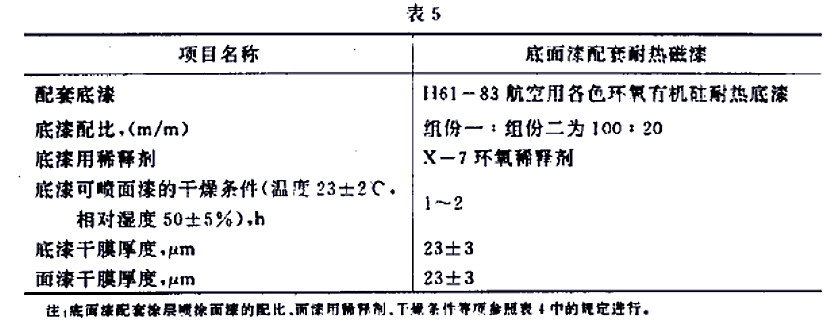

表5
|
項(xiàng)目名稱
|
底面漆配套耐熱磁漆
|
|
配套底漆
|
H61-83航空用各色環(huán)瓤育機(jī)硅耐熱底漆
|
|
底漆配比，（m/m）
|
組份一：組份二為100：20
|
|
底漆用稀釋荊
|
X-7環(huán)氧稀釋劑
|
|
底漆可噴面漆的干燥條件（溫度23±2℃．相對濕度50±5%），h
|
1～2
|
|
底漆干膜厚度，μm
|
23土3
|
|
面漆干膜厚度，μm
|
23+3
|
注：底面漆配套涂層噴涂面漆的配比.面漆用稀釋劑、干燥條件等項(xiàng)參照表4的規(guī)定進(jìn)行。
4.6.2試驗(yàn)的一般條件
4.6.2.1標(biāo)準(zhǔn)試板準(zhǔn)備按GB9271進(jìn)行。
4.6.2.2制板方法按GB1727進(jìn)行。
4.6.2.3狀態(tài)調(diào)節(jié)和試驗(yàn)環(huán)境應(yīng)符合GB9278規(guī)定的條件。
4.6.2.4漆膜厚度按GB1764進(jìn)行測定。
4.6.3理化性能測定
4.6.3.1粘度
采用GB6753,4中6號杯進(jìn)行測定。
4.6.3.2干燥時(shí)間
采用GB 1728規(guī)定進(jìn)行測定，表干用乙法.實(shí)干用甲法。
4.6.3.3附著力
采用GB9286規(guī)定進(jìn)行測定，刀具間隔1mm.膠帶應(yīng)符合GB2771的規(guī)定。
4.6.3.4柔韌性
采用GB6742規(guī)定進(jìn)行測定。
4.6.3.5沖擊性
采用GB1732規(guī)定進(jìn)行測定。
4.6.3.6耐熱性
采用GB1735規(guī)定進(jìn)行測定。
4.6.3.7耐濕熱性
按GB1740測定、評級。
4.6.3.耐寒性
將樣板放入-50士5℃條件下1h.取出在室溫下恢復(fù)1h.進(jìn)行目測漆膜外觀。
4.6.3.9耐鹽霧性
按GB1771進(jìn)行測定.按CB1740進(jìn)行評級。
4.6.3.10耐水性
按GB9274中第5條甲法進(jìn)行.用水按符合GB6682中三級水的規(guī)定。
4.6.3.11耐鹽水性
采用GFl9274中第5條甲法進(jìn)行測定。
4.6.3.12耐烴類液體
烴類液體配比為異辛烷、甲苯為70：30(m/m)采用GB9274中第5條甲法浸4.然后在空氣中放置24h后，采用GB9286規(guī)定，測漆膜附著力.刀具間隔1mm.膠帶應(yīng)符合GB2771的規(guī)定.
4.6.3.13耐4109滑油
采用GB9274中第5條甲法進(jìn)行測定。
4.6.3.14閃點(diǎn)
采用GB5208規(guī)定進(jìn)行測定.
4.6.4外觀質(zhì)量檢驗(yàn)
4.6.4.1在容器中狀態(tài)
采用GB3186第4.4條規(guī)定進(jìn)行檢驗(yàn)。
4.6.4.2漆膜外觀和顏色
采用GB1729中甲法進(jìn)行檢驗(yàn)。
5交貨準(zhǔn)備
5.1包裝標(biāo)志
應(yīng)符合GB9750的規(guī)定。
5.2運(yùn)輸
產(chǎn)品在運(yùn)輸時(shí)，應(yīng)防止雨淋，日光曝曬.并應(yīng)符合有關(guān)規(guī)定。
5.3貯存
5.3.1貯存條件-
產(chǎn)品應(yīng)貯存于清潔、干燥、密封的容器中，產(chǎn)品應(yīng)存放于通風(fēng)、干燥、無日光直接照射的場所，并應(yīng)隔絕火源，遠(yuǎn)離熱源，夏季溫度過高時(shí)應(yīng)設(shè)法降溫。
5.3.2貯存期
產(chǎn)品在符合5.2，5.3.1的貯運(yùn)條件下，自生產(chǎn)之口起，有效貯存期為一年。超過貯存期可按本規(guī)范4.6規(guī)定的項(xiàng)目進(jìn)行檢驗(yàn)，如符合本規(guī)范第3章的要求仍可使用。
6說明事項(xiàng)
6.1預(yù)定用途
本規(guī)范規(guī)定的產(chǎn)品預(yù)定用于航空用且需耐熱的黑色及有色金屬表面的涂層。
6.2訂貨文件內(nèi)容
合同或訂單中應(yīng)載明下列內(nèi)容：
a.本規(guī)范的名稱和編號;
b.數(shù)量：
c.封存、包裝要求。
附錄A
施工參考
(參考件)
A1.該漆為雙組份分裝，組份一為環(huán)氧改性有機(jī)硅色漿，組份二為低分子聚酰胺樹脂脂，組份一：組份二為100：22(m/m).使用時(shí)按規(guī)定比例調(diào)配，配制后放置約1h左右(如環(huán)境溫度低時(shí)，可適當(dāng)延長放置時(shí)間)使其熟化，即可噴涂使用。
二組份混合后在8h內(nèi)使用完畢。
A2該漆易噴涂，易刷涂，施工時(shí)用×-7環(huán)氧稀釋劑調(diào)整粘度。
A3該漆除可常溫干燥外，也可在120℃烘干，以提高漆膜性能。
A4配套要求;為提高該漆的防腐性能，可與鐵紅、鍶黃環(huán)氧有機(jī)硅耐熱底漆配套使用。
附加說明：：
本規(guī)范由化學(xué)工業(yè)部提出。
本規(guī)范由化工部黎明化工研究院歸口。.
本規(guī)范由天津油漆總廠、航空航天工業(yè)部621研究所負(fù)責(zé)起草。
本規(guī)范主要起草人：陸秀敏、蔚津、強(qiáng)文友。
本規(guī)范參照采用美國聯(lián)邦規(guī)范TT-P-28F(1079.6.9)《耐熱(12000°F)的鋁粉涂料》。
計(jì)劃項(xiàng)目代號：88196。
|
|
|
有機(jī)硅耐高溫漆標(biāo)準(zhǔn)HG/T 3362-2003代替 HG/T 3362-1987
|
|
有機(jī)硅耐高溫漆標(biāo)準(zhǔn)HG/T3362-2003 ICS 87. 040 G 51 備案號：13219-2004 HG 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T 3362-2003代替 HG/T 3362-1987 鋁粉有機(jī)硅烘干耐熱漆（雙組分） Aluminium powder organosilicon high-temperature resistant baking paint(two-
|
|
時(shí)間：2018/2/4
|
|
|
|
|
H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93
|
|
H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93 GJB 中華人民共和國國家軍用標(biāo)準(zhǔn) FL8010 GJB 1592-93 H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范 H61-83 Heat-resistant epoxy organosilicnne primer with coating with various colours for aircraft use，sp
|
|
時(shí)間：2018/2/2
|
|
|
|
|
HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn)
|
|
HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn) ICS87.040 G51 備案號：13224-2004 HG 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T 3375-2003代替 HG/T 3375-1987,HG/T 3376-1987 有機(jī)硅烘干絕緣漆Organosilicon electrical insulating baking varnish 2004-01-09發(fā)布，2004-
|
|
時(shí)間：2018/2/2
|
|
|
|
|
鍋爐及輔助設(shè)備耐高溫涂料標(biāo)準(zhǔn)HG/T4565-2013
|
|
HG/T4565-2013鍋爐及輔助設(shè)備耐高溫涂料 備案號：41889-2013 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T4565-2013 鍋爐及輔助設(shè)備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發(fā)布 2014-03-01實(shí)施 中華人民共和國工業(yè)和信息化部 發(fā)布 本標(biāo)
|
|
時(shí)間：2018/1/5
|
|
|
|
